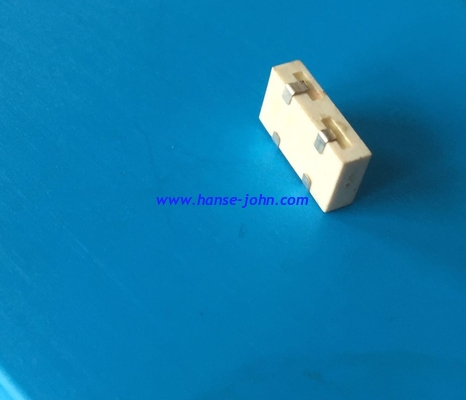

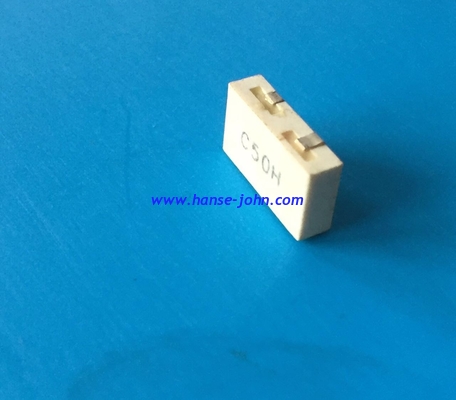

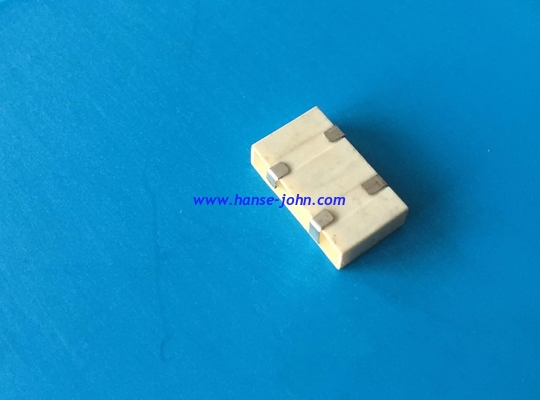

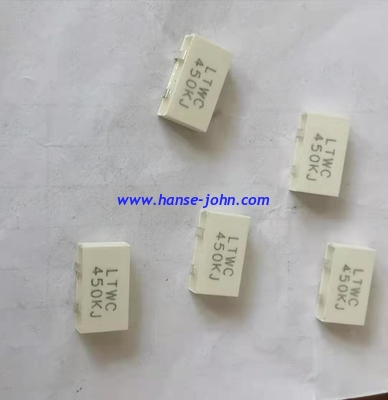

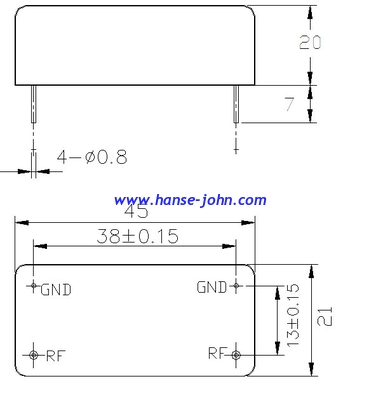

LTWC450B/LTWC450C/LTWC450D/LTWC450E/LTWC450F/LTWC450G/LTWC450H/LTWC450I/LTWC450J

Frecuencia central f0 (centro del ancho de banda 6dB)

Pérdida de inserción (en el punto mínimo de la pérdida)

Estabilidad de temperatura (- 20℃~ +80℃)

el ±0.5% máximo

(- 25℃ ~ +80℃)

NO.

Artículo

Condición de la medida

Requisito

7-1

Descenso al azar

El filtro será medido después de 3 descensos al azar de las épocas de la altura de los 30cm en piso concreto

Ningún daño y él visibles resuelven el cuadro 1

7-2

Vibración

El filtro será medido después de ser vibración aplicada de la amplitud de 1.5m m con la banda 10-55Hz de la frecuencia de la vibración a cada uno de 3 direcciones perpendiculares por 2 horas

Ningún daño y él encontrarse

Cuadro 1.

7-3

Solderability

Los terminales de la ventaja se sumergen en la soldadura del asistente para

sec 5 y entonces sumergido en baño que suelda de

230±5℃, para el sec 3±0.5.

Por lo menos los terminales de la ventaja del 95% serán cubiertos con la soldadura.

7-4

Prueba de flexión del substrato

 Aplique la presión en dirección de flecha (véase fig. 3)

hasta una tasa cerca de 0.5m m por segundos hasta que alcance

curva de 3m m y control por 30 segundos.

Resolverá el cuadro 1.

7-5

Adherencia

Una carga estática de 20N a la dirección de la flecha (véase

La fig. 4) será aplicada en la base del componente

y sosténgase por 10 segundos. El filtro será soldado

correctamente y firmemente al PWB.

Resolverá el cuadro 1.

7-6

Resolverá el cuadro 1.

Puesto en la goma de la soldadura en la placa de circuito impresa (el modelo se muestra en fig. 5), las muestras será montado y soldado bajo condición (el modelo se muestra en fig. 6), después será sujetado a la atmósfera del sitio para

24 horas antes de la medida.

NO.

Artículo

Condición de la medida

Requisito

8 – 1

Humedad

Después de ser colocada en una cámara con la derecha 90-95% en 40±2℃ por 100 horas y después colocación en la temperatura ambiente para 1 hora, el filtro será medido.

Resolverá el cuadro 1.

8 – 2

Resistencia para soldar calor

Los terminales de la ventaja se sumergen hasta 1.5m m del cuerpo del filtro en el baño que suelda de 350±

10℃, para el sec 3±0.5. Y entonces el filtro estará

medido después de ser colocada en la temperatura ambiente para 1 hora.

Resolverá el cuadro 1.

8 – 3

Temperatura alta

Después de ser colocada en una cámara con 80±

2℃, por 100 horas y entonces siendo colocado en la temperatura ambiente para 1 hora, filtro será medido.

Resolverá Table1

8 – 4

 Baja temperatura

Después de ser colocada en una cámara con -20±

2℃, por 100 horas y entonces siendo colocado en la temperatura ambiente para 1 hora, filtro será medido.

Resolverá el cuadro 1

8 – 5

Choque del calor

Resolverá el cuadro 1

Después de ser guardada en la temperatura ambiente, el filtro será colocado en la temperatura – del ℃ 55, para

30 minutos, después ser colocado en la temperatura.

85℃, por 30 minutos. Eso volvió después a

– 55℃ otra vez. Repetido sobre el ciclo por 5 veces. Después de ser mantenido a la temperatura ambiente. para 1 hora, el filtro será medido

Artículo

Especificación

450 kilociclos

Minuto de ±2.0 kilociclo

±7.0 kilociclo máximo

minuto 50dB

2.0dB máximo

7.0dB máximo
