Hacemos todos nuestros componentes piezoeléctricos a petición para hacer juego requisitos específicos.
Éntrenos en contacto con para más información
Si usted quiere conocer más sobre las posibilidades, éntrenos en contacto con por favor que usan nuestra petición para la forma de la cita o entrarnos en contacto con
Características
Tamaño compacto
Colocación exacta en el nanómetro
Respuesta de alta velocidad en ms
Fuerza de bloqueo grande
Eficacia de conversión de alta energía, bajo consumo de energía y ningún ruido electromágnetico
Fácil ser controlado por el voltaje
Alcance de usos
Mecánicos de la precisión e ingeniería industrial
Ciencias de la vida, medicina y biología
Válvulas de Pneumatic&Hydraulic

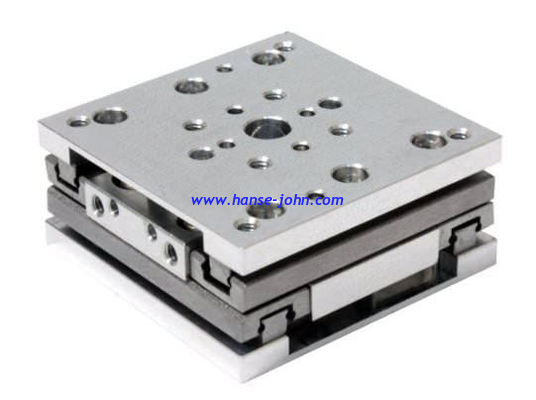

Colocación nana/transferencia de alta velocidad
La óptica activa y adaptante

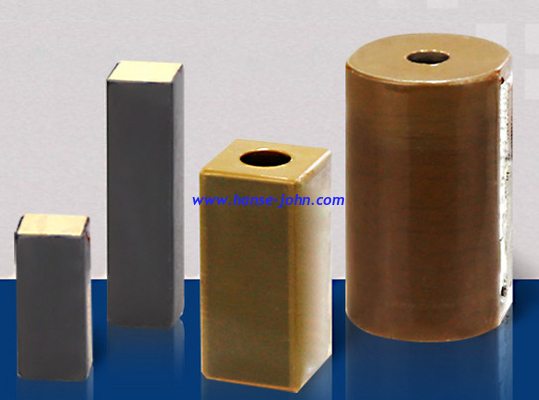

Enumeración de la parte

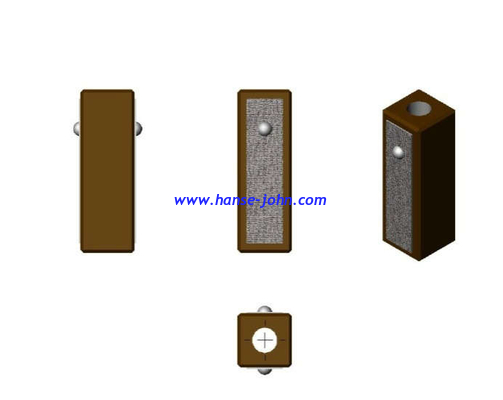

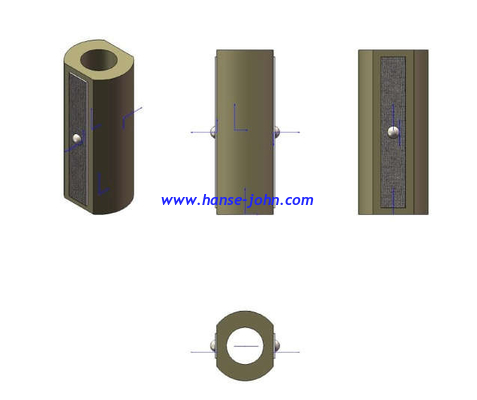

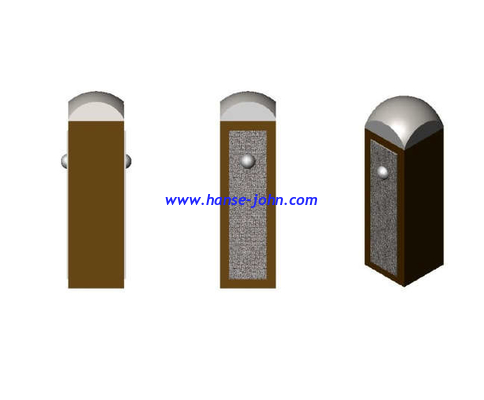

Dimensiones
La operación del actuador de cerámica piezoeléctrico es caracterizada por cuatro factores: a) precisión; b) velocidad; c) alta fuerza y d) dislocación relativamente corta. Puesto que la precisión de colocación se deriva de efectos moleculares, si está libre del stiction y de la fricción que permite controlabilidad abajo en la gama del sub-nanómetro si está deseada. Por otra parte, el alto movimiento de la fuerza se puede ejercer en microsegundos. Esta es la razón por la cual los mecanismos piezoeléctricos están en el corazón de las últimas válvulas de la inyección de carburante de la generación así como en herramientas de hoy de la litografía del semiconductor, los microscopios de la estupendo-resolución y una variedad de otra metrología de la nanoscale-precisión y sistemas de colocación.
Especificación
|
Modelo
|
Dimensiones |
Dislocación nominal |
Fuerza de bloqueo |
Tiesura |
Capacitancia eléctrica |
Frecuencia de la resonancia |
| OD/ID/H |
[µ m@250V] |
[N@250V] |
[N/µm] |
[µF] |
[kilociclo] |
| [milímetro] |
el ±10% |
|
|
el ±20% |
el ±20% |
| HMH2501203201 |
Φ12/Φ3/20 |
20 |
3500 |
175 |
4,6 |
75 |
| HMH2502515301 |
Φ25/Φ15/30 |
30 |
9000 |
300 |
13,5 |
50 |
* modifique para requisitos particulares a petición.
| Índice técnico dominante |
Unidad |
Valor |
| Εr relativo de la constante dieléctrica3T |
- |
el 3500±20% |
| Factor de acoplamiento electromecánico KP |
- |
el 70% |
| Coeficiente piezoeléctrico longitudinal d33de la tensión |
10-12C/N |
≥650 |
| Voltaje piezoeléctrico g constante33 |
10-3Vm/N |
17 |
| Coeficiente flexible elástico S11E |
10-12m2/N |
14,3 |
| Coeficiente flexible elástico S33E |
10-12m2/N |
18,5 |
| Tgδ de la pérdida dieléctrica |
10-3 |
≤1.5 |
| Factor de calidad de M Qm |
- |
45 |
| Temperatura de curie TC |
℃ |
240 |
| Ρ de la densidad |
g/cm3 |
7,9
|
Hoy, la poder de los diseñadores de sistema del movimiento eligió entre una amplia gama de reguladores piezoeléctricos del movimiento, atravesando el espectro de la capacidad y del coste.
Conductor piezoeléctrico del nivel de dirección del OEM,
Las características que se pueden encontrar incluso en compacto, las unidades rentables y OEM-amistosas incluyen interfaces de comunicaciones digitales y análogas de alta velocidad modernos, capacidad interna de la forma de onda-generación, avanzaron servo-algoritmos completamente digitales con la calibración automática, los grabadores de datos para la evaluación de transeúntes y la optimización de sistema
