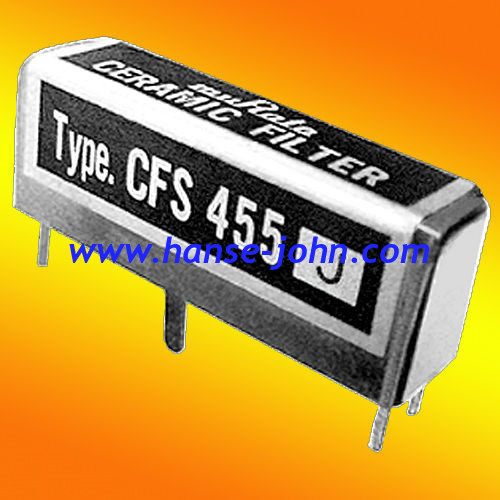

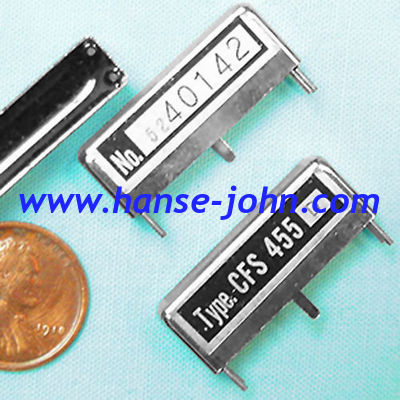

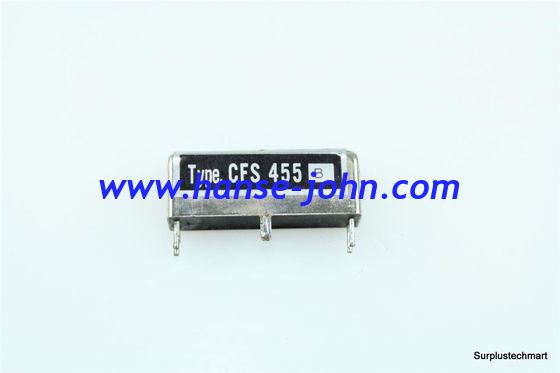

La FLORIDA 222 Ancho de banda del filtro filtro piezoeléctrico 455khz de la cerámica de 1,9 kilociclos

Artículo

Condición de la medida

Requisito

Descenso al azar

El filtro será medido después de 3 descensos al azar de las épocas de la altura de los 30cm en piso concreto

Ningún daño y él visibles

resuelva el cuadro 1

Vibración

El filtro será medido después de ser vibración aplicada de la amplitud de 1.5m m con la banda 10-55Hz de la frecuencia de la vibración a cada uno de 3 direcciones perpendiculares por 2 horas

Ningún daño y él encontrarse

Cuadro 1.

Solderability

Los terminales de la ventaja se sumergen en la soldadura del asistente para el sec 5 y después se sumergen en el baño que suelda de 230±5℃, para el sec 3±0.5.

Por lo menos los terminales de la ventaja del 95% serán cubiertos con la soldadura.

7-4

(1)

Fuerza terminal

Tracción

Después de la fuerza de 1kg por 10 segundos se aplica a cada terminal en la dirección axial, filtro será medido.

Ningún daño, ningún atajo y él resuelven el cuadro 1.

Doblez

Después de que los terminales de la ventaja sean fijados en 2m m del cuerpo del filtro, serán doblados hasta 90°from sus direcciones axiales y doblados de nuevo a – 90°.Then dobló de nuevo a su dirección axial, la velocidad del plegamiento sea por cada uno 3 segundos.

Ningún daño, ningún atajo y él resuelven el cuadro 1.

Artículo

Condición de la medida

Requisito

Humedad

Después de ser colocada en una cámara con 90-95%

R.H. en 40±2℃ para 100 horas y después estar

colocado en la temperatura ambiente para 1 hora, el filtro será medido.

Resolverá el cuadro 1.

Resistencia a

Calor de la soldadura

Los terminales de la ventaja se sumergen hasta 1.5m m del cuerpo del filtro en el baño que suelda de 350±10℃, para el sec 3±0.5. Y entonces el filtro será medido después de ser colocada en la temperatura ambiente para 1 hora.

Resolverá el cuadro 1.

Alto

Temperatura

Después de ser colocada en una cámara con 80±2℃, por 100 horas y después colocación en la temperatura ambiente para 1 hora, el filtro será medido.

Resolverá Table1

Punto bajo

Temperatura

Después de ser colocada en una cámara con -20±2℃, por 100 horas y después colocación en la temperatura ambiente para 1 hora, el filtro será medido.

Resolverá el cuadro 1

Choque del calor

Después de ser guardada en la temperatura ambiente, el filtro será colocado en la temperatura – del ℃ 55, por 30 minutos, después para ser colocado en la temperatura. 85℃, por 30 minutos. Eso volvió después – a 55℃ otra vez. Repetido sobre el ciclo por 5 veces. Después de ser mantenido a la temperatura ambiente. para 1 hora, el filtro será medido

Resolverá el cuadro 1
