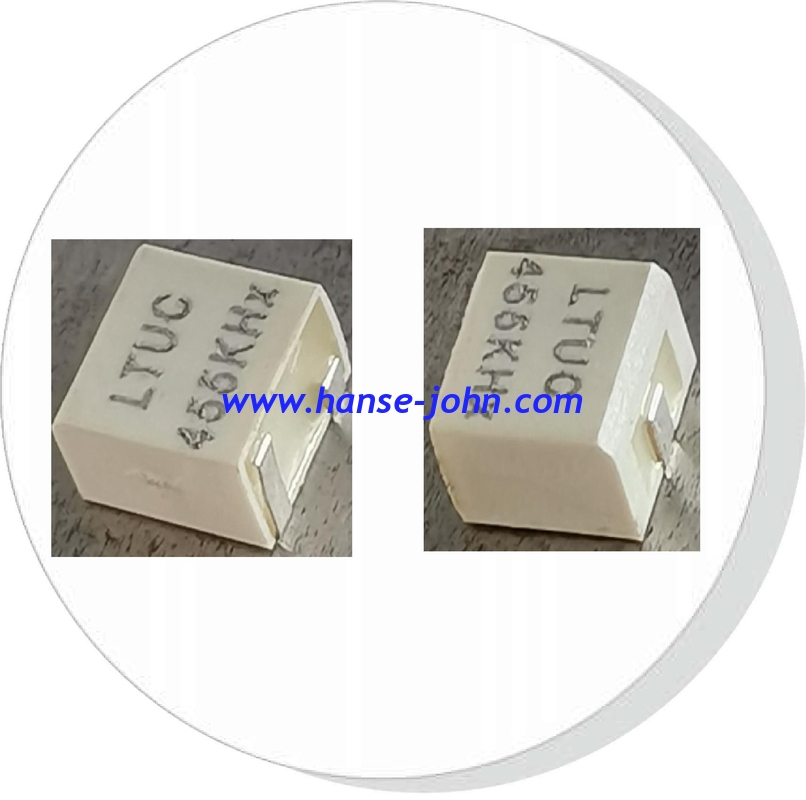

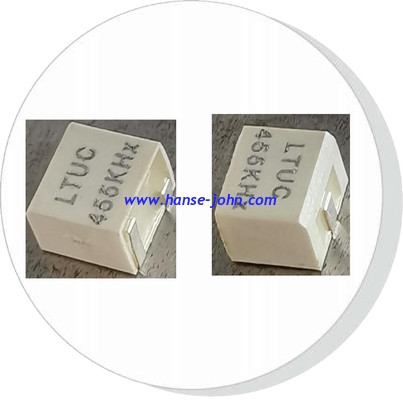

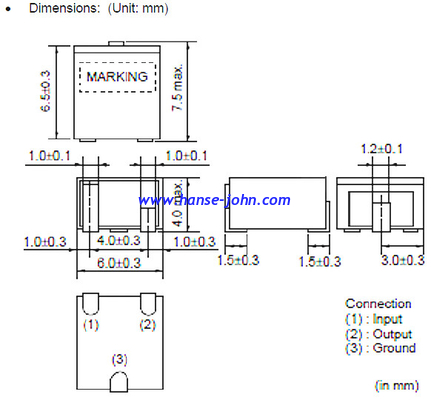

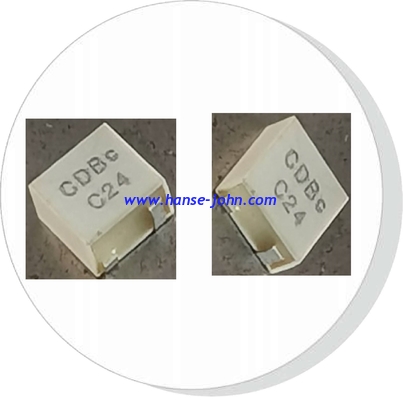

Filtro de cerámica piezoeléctrico CFUCG455KH1X-R0 LTUC455KHx, tiempo de retraso de grupo, pérdida de inserción baja, ondulación 1dB,

Lugar de origen:	Wuxi
Nombre de la marca:	HM
Certificación:	Rohs，ISO
Número de modelo:	filtro de cerámica 455khz CFUCG455KH1X-R0, modelo alternativo: JGK01-1397B

Cantidad de orden mínima:	1000
Precio:	$1.25
Detalles de empaquetado:	CARRETE
Tiempo de entrega:	42 días
Condiciones de pago:	PayPal, Western Union, MoneyGram
Capacidad de la fuente:	1000000

Contactar ahora

Descripción detallada del producto

Frecuencia central:	455khz	Ancho de banda (3dB):	± 2,0 KHz por minuto
ancho de banda (6dB) (6dB):	minuto de ±3.0KHz	Ancho de banda (40dB):	± 10,0 KHz por minuto
atenuación de la banda de la parada (fo±100KHz):	minuto 25dB	Ondulación (f0±2khz):	1.0dB máximo
Pérdida de inserción (en el punto mínimo de la pérdida:	6.0dB máximo	Estabilidad de temperatura (- 20℃~ +80℃):	el ±0.5% máximo (- 25℃ ~ +80℃)

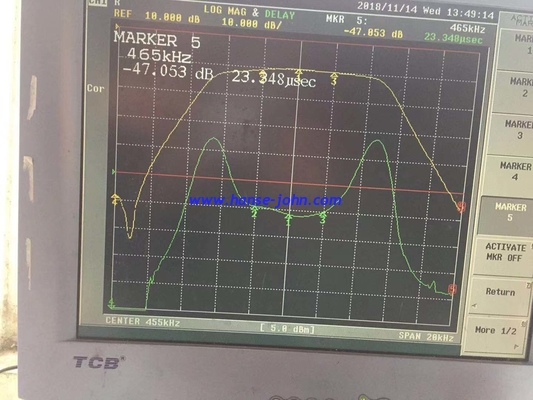

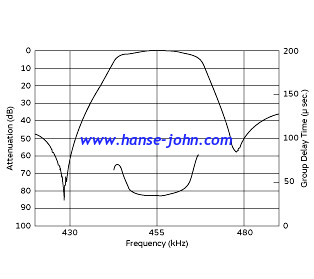

(0.1~1MHz) respuesta falsa:	minuto 20dB	(fo±2.0 kHz) Desviación de la onda de la TDT:	25 μsec como máximo
Temperatura de funcionamiento:	-20℃ ~ +80℃	Temperatura de almacenamiento:	-40℃ ~ +85℃
Resistencia de aislamiento (DC 25V 1 minuto):	100 MΩ Min	Impedancia de entrada/salida:	1.5 KΩ

Casa inteligente, calidad especial

Baja latencia, alta estabilidad

Filtro de cerámica piezoeléctrico CFUCG455KH1X-R0 LTUC455KHx, tiempo de retraso de grupo, pérdida de inserción baja, ondulación 1dB,

- No, no es así.	Punto de trabajo	Especificación
4 1	Frecuencia central f0 (centro de ancho de banda de 6 dB)	455±1,0 KHz
4 2	Ancho de banda ((3dB)	± 2,0 KHz por minuto
	Ancho de banda ((6dB)	± 3,0 KHz por minuto
	Ancho de banda ((40dB)	± 10,0 KHz por minuto
4 3	Detener la atenuación de la banda	25 dB por minuto
4 4	El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero.	1.0 dB máximo
4 5	Pérdida de inserción (en el punto de pérdida mínimo)	6.0 dB máximo
4 6	Estabilidad a temperatura (-20°C ∼ +80°C)	± 0,5% máximo (-25°C +80°C)
4 a 7.	(0.1 ∼ 1 MHz) Respuesta espuria	20 dB por minuto
4 a 8.	(fo±2.0 kHz) Desviación de la onda de la TDT	25 μsec como máximo
4 a 9	Temperatura de funcionamiento	-20 °C 80 °C
4 a 10	Temperatura de almacenamiento	-40 °C +85 °C
4 a 11	Resistencia de aislamiento ((DC 25V 1 minuto)	100 MΩ por minuto
4 12	Impedancia de entrada/salida	1.5 KΩ

- No, no es así.	Punto de trabajo	Condición de medición	Requisito
7 a 1.	Caída aleatoria	El filtro se medirá después de tres caídas aleatorias desde una altura de 30 cm en un suelo de hormigón.	No hay daños visibles y cumple con la tabla 1
7 a 2.


	Vibración	El filtro se medirá después de su aplicación.	No hay daño y se encuentran
		vibración de amplitud de 1,5 mm con 10-55 Hz	Cuadro 1.
		banda de frecuencia de vibración para cada uno de los 3
		direcciones perpendiculares durante 2 horas
7 a 3.	Capacidad de soldadura
		Los terminales de plomo se sumergen en soldadura auxiliar durante 5 segundos y luego se sumergen en un baño de soldadura de	Se cubrirá al menos el 95% de los terminales de plomo.
		230 ± 5 °C, durante 3 ± 0,5 segundos.	con soldadura.
7 a 4.	Prueba de flexión del sustrato		Se ajustará al cuadro 1.

		Aplicar presión en la dirección de la flecha (véase la figura 3) a una velocidad de aproximadamente 0,5 mm por segundo hasta que
		alcanza una
		curva de 3 mm y mantener durante 30 segundos.
7 a 5.




	Adhesión	Una carga estática de 20 N en la dirección del	Se ajustará al cuadro 1.
		flecha (véase
		La figura 4) se aplicará en el núcleo del
		Componente
		el filtro se colocará

		con un contenido de aluminio igual o superior a: correctamente y firmemente al PCB.

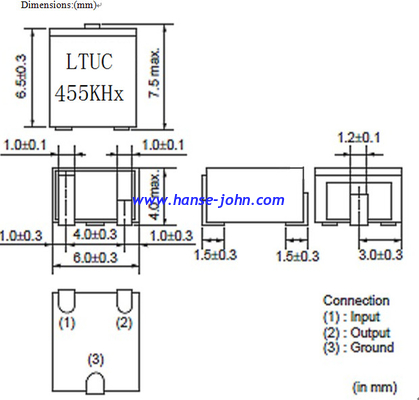

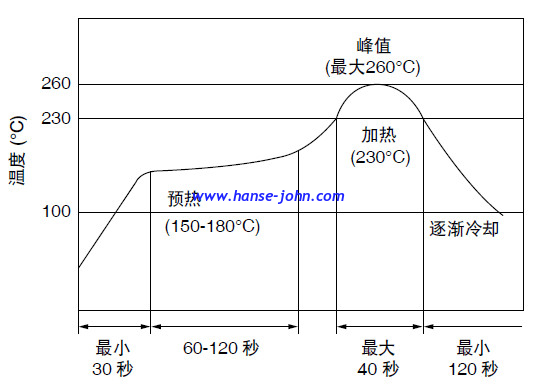

7 a 6.	Soldadura por reflujo		Se ajustará al cuadro 1.



		Coloque la pasta de soldadura en la placa de cableado impresa (patrón se muestra en la figura 5), las muestras
		se instalarán y soldarán bajo el
		En el caso de los productos de la industria de la construcción, el valor de la carga se calcula en función de las condiciones de producción.
		se someterán a la atmósfera ambiente durante
		24 horas antes de la medición.

- No, no es así.	Punto de trabajo	Condición de medición	Requisito
8 ¢ 1	Humedad		Se ajustará al cuadro 1.

		Después de haber sido colocado en una cámara con 90-95% R.H. a 40 ± 2 °C durante 100 horas y luego siendo
		colocado a temperatura ambiente durante 1 hora, filtrado
		se medirá.
8 2



	Resistencia a	Los terminales de plomo están sumergidos hasta 1,5 mm
	Calor de la soldadura	del cuerpo del filtro en un baño de soldadura de 350 ±	Se ajustará al cuadro 1.
		10°C, durante 3±0,5 s. Luego se filtrará
		medido después de haber sido colocado en la habitación
		temperatura durante 1 hora.
8 3	Temperatura muy alta		Se ajustará al cuadro 1
		Después de haber sido colocado en una cámara con 80±2 °C, durante 100 horas y después de haber sido colocado a temperatura ambiente durante 1 hora, el filtro se
		Se mide.
8 ¢ 4	Baja temperatura	Después de haber sido colocado en una cámara con -20±2 °C, durante 100 horas y luego se coloca en	Se ajustará al cuadro 1

		temperatura ambiente durante 1 hora, se filtrará Se mide.
8 ¢ 5	Choque de calor		Se ajustará al cuadro 1




		Después de haber sido mantenido a temperatura ambiente, el filtro se colocará a una temperatura de 55 °C, para
		30 minutos, luego se coloca a temperatura.
		°C, durante 30 minutos.
		Se repite el ciclo anterior durante 5 veces.
		Después de haber sido mantenido a temperatura ambiente durante 1 hora,
		se medirá el filtro
