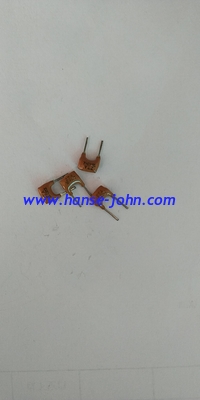

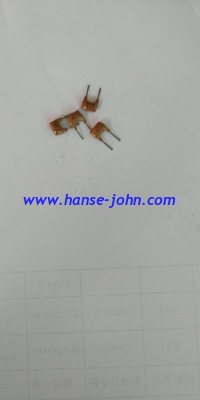

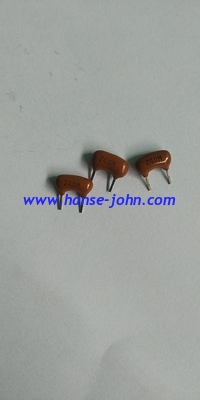

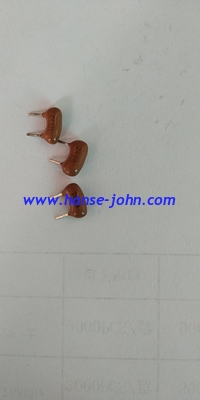

ZTA4.0Mhz, ZTA18.43Mhz, RESONADOR, RESONADOR DE CERÁMICA

ESPECIFICACIÓN DEL RESONADOR DE CERÁMICA

Z4.0M

1. NÚMERO DE PARTE: Z4.0M

2. GRADOS MÁXIMOS ABSOLUTOS

VOLTAJE DE DC APLICADO MÁXIMO: 50 V

BAJE LA MAYORÍA DEL VOLTAJE DE TRABAJO: < 3V="">

VOLTAJE DE LA CARGA MÁXIMA: 20 Vp-p

FRECUENCIA OSCILANTE: los 4.0M

GAMA DE TEMPERATURAS DE FUNCIONAMIENTO: -40℃TO +85℃

DERIVA DE FRECUENCIA CONTRA TEMPERATURA: MENOS EL DE ±0.5%

GAMA DE TEMPERATURAS DE ALMACENAMIENTO: -55℃+ 85℃

ENVEJECIMIENTO DE LA FRECUENCIA (DURANTE 10 AÑOS): MENOS EL DE ±0.5%

IMPEDANCIA RESONANTE (Ω): MÁXIMO 30Ω.

CAPACITANCIA (c): 30PF ± el 20%

3. ESPECIFICACIONES AMBIENTALES

LAS CARACTERÍSTICAS ELÉCTRICAS CAMBIAN DEL RESONADOR SUMINISTRADO A

LAS PRUEBAS DE SIGUIENTE DEBEN SER MENOS QUE LOS VALORES MOSTRADOS EN TABLE.1 A EXCEPCIÓN DEL PUNTO 3-7.

T UN B L E. 1

3-1 ALMACENAMIENTO DE LA BAJA TEMPERATURA: ALMACENADO EN -55℃ POR 1.000 HORAS, Y ELIMINADO LA TEMPERATURA PARA 1 HORA ANTES DE LA MEDIDA.

3-2 ALMACENAMIENTO DE ALTA TEMPERATURA: ALMACENADO EN +85℃FOR 1.000 HORAS, Y SALIDA TOMADA DE ENTONCES A LA TEMPERATURA AMBIENTE PARA 1 HORA ANTES DE LA MEDIDA.

3-3 PRUEBA DE CHOQUE TERMAL: SOMETA EL RESONADOR A 100 CICLOS DE LA SECUENCIA SIGUIENTE DE CONDICIONES EN AIRE;

-55℃ POR 30 MINUTOS

+85℃ POR 30 MINUTOS

Y ENTONCES LLEVE HACIA FUERA LA TEMPERATURA AMBIENTE PARA 1 HORA ANTES DE LA MEDIDA.

3-4 PRUEBA DE VIBRACIÓN: ACCESORIO DEL SOPORTE A UNA TABLA Y A UN TEMA LAS TIC DE LA VIBRACIÓN

A LAS CONDICIONES SIGUIENTES EN CADA UNO DE 3 AVIONES MUTUAMENTE PERPENDICULARES.

AMPLITUD: 1,52 milímetros de DISLOCACIÓN

FRECUENCIA: 10 A 55 herzios, ÍNDICE de los herzios/S del CAMBIO 1,5

DURACIÓN: 2 HORAS EN CADA AVIÓN

3-5 PRUEBA DE CHOQUE: MONTE EL CUERPO DEL RESONADOR EN LA PLATAFORMA DEL CHOQUE Y AL TEMA LAS TIC A LOS 3 PULSOS SIGUIENTES DEL CHOQUE EN CADA DIRECCIÓN DE 3 AVIONES MUTUAMENTE PERPENDICULARES. (18 PULSOS DEL CHOQUE)

3-6 PRUEBA DE LA HUMEDAD: ALMACENADO EN EL 95% EN 60 ℃±2℃FOR 1.000 HORAS, Y LA SALIDA TOMADA DE ENTONCES A LA TEMPERATURA AMBIENTE PARA 1 HORA ANTES DE LA MEDIDA.

3-7 SOLDERABILITY: SUMERGIDO EN 230℃ DERRITIÓ el BAÑO de la SOLDADURA a un PUNTO 1.5m m del CUERPO del RESONADOR POR 3 SEGUNDOS.

ESPECIFICACIÓN

LOS TERMINALES SERÁN POR LO MENOS LOS 95% CUBIERTOS POR LA CAPA DE LA SOLDADURA.

3-8 PRUEBA QUE SUELDA: SUMERGIDO EN 260℃±5℃ DERRITIÓ LA SOLDADURA A UN PUNTO 2.0/0.5m m DEL CUERPO del RESONADOR POR 10 SEGUNDOS ±1 (O del ± 350℃ 10℃ DERRITIÓ LA SOLDADURA A UN PUNTO 2,0/1,5 milímetros DEL CUERPO del RESONADOR POR LOS SEGUNDOS 3±1), Y LA SALIDA TOMADA DE ENTONCES A LA TEMPERATURA AMBIENTE PARA 1 HORA ANTES DE LA MEDIDA.

3-9 RESTRICCIÓN DE LA VENTAJA:

3-9-1 RESISTENCIA A LA TENSIÓN TERMINAL: La FUERZA ESPECIFICADA de 4.9N SE APLICÓ al TERMINAL EN DIRECCIÓN de AXIS de la TERMINACIÓN.

3-9-2 RESISTENCIA DE FLEXIÓN DEL TERMINAL: Una CARGA ESPECIFICADA de 2.45N SUSPENDIÓ DE.

EL TERMINAL, DESPUÉS INCLINÓ LENTAMENTE EL CUERPO DEL RESONADOR PARA DOBLAR.

EL TERMINAL CON 90℃, Y VUELTA DE ENTONCES A LA POSICIÓN NORMAL.

EL CONSECUTIVO SE HAGA EN LA DIRECCIÓN OPUESTA.

4. FORMA DEL PAQUETE

UNIDAD DE EMPAQUETADO DE MIMIMUM: 500PCS. (BOLSO DEL VINILO DE A)

CARTÓN DE ENVÍO (PEQUEÑO): 500 * 10 = 5,000PCS

CARTÓN DE ENVÍO (GRANDE): 5000 * 20 = 100,000PCS (32mm*29.5m m *25mm)

5. CIRCUITO DE LA MEDIDA

6. SUGERENCIAS CÓMO UTILIZAR RESONADORES DE CERÁMICA

6-1 LÍMITE DE DOBLEZ DEL TERMINAL

EL DOBLEZ TERMINAL PARA ESTE PRODUCTO DEBE ESTAR DENTRO

AMBIENTAL

ESPECIFICACIONES (ÉPOCAS DE DOBLEZ Y CARGA DE DOBLEZ)

6-2 CÓMO LAVARSE

ESTE PRODUCTO NO ES HABER CONSTITUIDO HERMÉTICO, NO SE PUEDE LAVAR POR LA SOLUCIÓN IÓNICA ÁCIDA O ALCALINA.

6-3 TRATAMIENTO DE PIEZAS QUE CAEN

EN CASO DE CAER AL PISO DE LA TABLA DE FUNCIONAMIENTO, ABSTENGASE POR FAVOR USANDO LA TIC, COMO LA POSIBILIDAD DEL DOBLEZ DE LA VENTAJA DEL CHOQUE INESPERADO.

6-4 REQUISITO Y REEMPLAZO SOLDANDO

6-4-1 TEMPERATURA DEL SOLDADOR: MÁS BAJO QUE 350℃

6-4-2 TIEMPO DE CALENTAMIENTO: LA ACUMULACIÓN TOTAL DE TIEMPO DE CALENTAMIENTO DEBE SER MENOS DE 10 SEGUNDOS

7. DIMENSIONES (milímetros)
