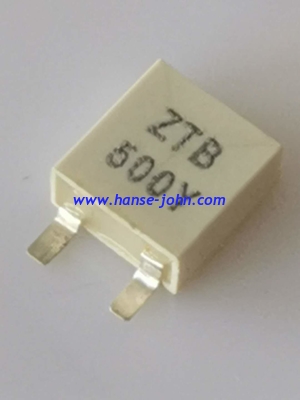

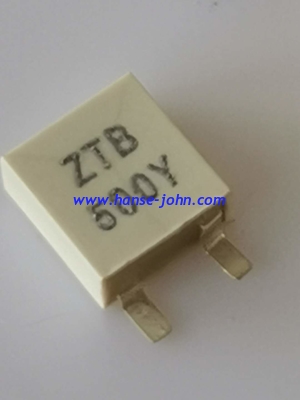

ZTB1000Y
1 . ALCANCE
Esta especificación cubrirá las características del resonador de cerámica con 1000 kilociclos.
2 . ESPECIFICACIÓN no: HM820-1-1
3 . Número de parte: ZTB1000Y
4 . ESPECIFICACIÓN ELÉCTRICA
4,1 frecuencia de la oscilación (Fosc): 1000±2KHz
4,2 impedancia resonante (Ro): máximo 100W.
4,3 capacitancia (Co): 80 PF±20%
4,4 características de la temperatura
de la frecuencia de la oscilación: máximo del ±0.3% (- 20℃to +80℃)
4,5 voltaje clasificado: Máximo de 50 V DC.
4,6 voltaje entrado máximo: 15 Vp-p
4,7 resistencia de aislamiento: 1000 MW mínimos.
5. Especificación ambiental:
5,1 tirón de la ventaja: Dirección terminal de la carga 1KG mínima.
5,2 vibración: 600-3300rpm.1.5mm.x.y& z axes.1H por cada uno mínimo.
5,3 choque: Descenso al azar, alto piso concreto de los 30cm
5,4 Solderability: Inmersión de los terminales en la soldadura fundida en
230±5℃ en el Sec 5±0.5.
5,5 resistencia a
Calor que suelda: Sumergiendo los terminales de la ventaja no cercanos que 2m m
A partir del Sec del Sn 350 ±10℃ 3.
Después de 1H a probar
5,6 resistencia térmica: Mantenga 40±2℃ la humedad de los temporeros el 90% para 100H
Después de 1H a probar.
5,7 temperatura de la operación: -20℃to +80℃
5,8 temperatura de almacenamiento: -40℃to +85℃
5,9 tarifa de envejecimiento: Máximo de Fosc el ±0.5%.
