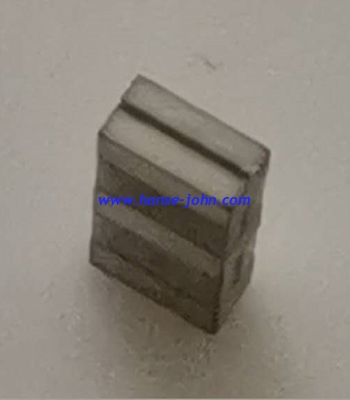

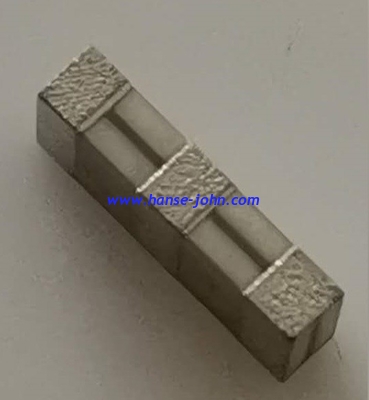

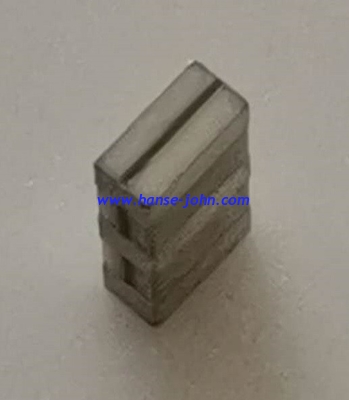

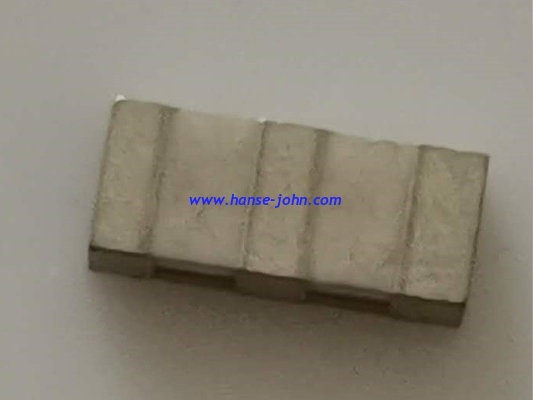

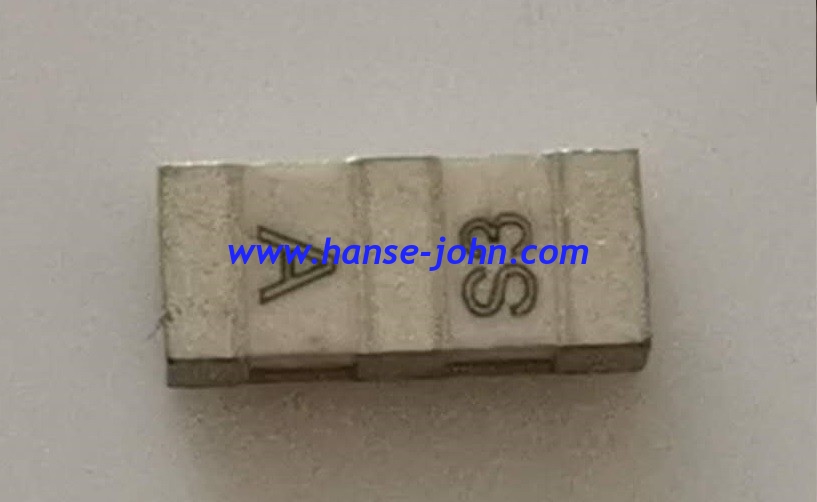

LTCV10.7MA5UAC0F-R1

Lugar de origen:	Wuxi
Nombre de la marca:	HM
Certificación:	Rohs，ISO
Número de modelo:	filtro de cerámica 10.7Mhz LTCV10.7MA5UAC0F-R1

Cantidad de orden mínima:	1000
Precio:	$0.5
Detalles de empaquetado:	CARRETE
Tiempo de entrega:	día 35
Condiciones de pago:	PayPal, Western Union, MoneyGram
Capacidad de la fuente:	1000000pcs POR AÑO

Contactar ahora

Descripción detallada del producto

Frecuencia central:	10.7Mhz	Ancho de banda (3dB):	minuto 280±50kHz
ancho de banda (6dB) (6dB):	minuto 290±50khz	Ancho de banda (20dB):	±590.0KHz máximo
atenuación de la banda de la parada (fo±100KHz):	minuto 25dB	Ondulación (dentro del ancho de banda 3dB):	1.0dB máximo
Pérdida de inserción (en el punto mínimo de la pérdida:	3.0dB máximo	Estabilidad de temperatura (- 20℃~ +80℃):	el ±0.5% máximo (- 25℃ ~ +80℃)
(9MHz-12MHz) respuesta falsa:	minuto del DB 35	(fo±2.0 kilociclo) desviación de la ondulación del GDT:	50μsec máximo
Temperatura de funcionamiento:	-20℃ ~ +80℃	Temperatura de almacenamiento:	-40℃ ~ +85℃
Resistencia de aislamiento (DC 25V 1 minuto):	Minuto 100MΩ	Impedancia de la entrada-salida:	Ω 330

ESPECIFICACIONES ELÉCTRICAS

1 GRADO

Artículos	Contenido
Voltaje que soporta (v)	50 (DC, 1min)
Resistencia de aislamiento Ri, (MΩ) mínimo.	100 (10V, 1min)
Gama de temperaturas de funcionamiento (℃)	-20~+80
Gama de temperaturas de almacenamiento (℃)	-40~+85

2 ESPECIFICACIONES ELÉCTRICAS

Artículos	Contenido
Frecuencia central (FO) (megaciclos)	10.700±0.030
ancho de banda 3dB (kilociclo)	280±50
ancho de banda 20dB (kilociclo) máximo	590
Pérdida de inserción (DB)	3.0±2.0 (en el punto mínimo de la pérdida)
Ondulación (DB) máxima	1,0 (dentro del ancho de banda 3dB)
Minuto falso de la atenuación (DB)	35 (9MHz-12MHz)
Impedancia de la entrada-salida (Ω)	330
Temporeros. Característica	el ±0.5% (– 20℃ a 80℃)

NO.	Artículo	Condición de la medida	Requisito
7-1	Descenso al azar	El filtro será medido después de 3 descensos al azar de las épocas de la altura de los 30cm en piso concreto	Ningún daño y él visibles resuelven el cuadro 1
7-2


	Vibración	El filtro será medido después de ser aplicada	Ningún daño y él encontrarse
		vibración de la amplitud de 1.5m m con 10-55Hz	Cuadro 1.
		banda de la frecuencia de la vibración a cada uno de 3
		direcciones perpendiculares por 2 horas
7-3	Solderability
		Los terminales de la ventaja se sumergen en la soldadura del asistente para el sec 5 y después se sumergen en baño que suelda de	Por lo menos los terminales de la ventaja del 95% serán cubiertos
		230±5℃, para el sec 3±0.5.	con la soldadura.
7-4	Prueba de flexión del substrato		Resolverá el cuadro 1.

		Aplique la presión en dirección de flecha (véase fig. 3) hasta una tasa cerca de 0.5m m por segundos hasta él
		alcanza a
		curva de 3m m y control por 30 segundos.
7-5




	Adherencia	Una carga estática de 20N a la dirección del	Resolverá el cuadro 1.
		flecha (véase
		La fig. 4) será aplicada en la base del
		componente
		y sosténgase por 10 segundos. El filtro será

		soldado correctamente y firmemente al PWB.
7-6	El soldar de flujo		Resolverá el cuadro 1.



		Puesto en la goma de la soldadura en la placa de circuito impresa (el modelo se muestra en fig. 5), las muestras
		será montado y soldado debajo de
		condición (el modelo se muestra en fig. 6), después él
		será sujetado a la atmósfera del sitio para
		24 horas antes de la medida.

NO.	Artículo	Condición de la medida	Requisito
8 – 1	Humedad		Resolverá el cuadro 1.

		Después de ser colocada en una cámara con 90-95% R.H. en 40±2℃ para 100 horas y después estar
		colocado en la temperatura ambiente para 1 hora, filtro
		será medido.
8 – 2



	Resistencia a	Los terminales de la ventaja se sumergen hasta 1.5m m
	Calor de la soldadura	del cuerpo del filtro en el baño que suelda de 350±	Resolverá el cuadro 1.
		10℃, para el sec 3±0.5. Y entonces el filtro estará
		medido después de ser colocada en sitio
		temperatura para 1 hora.
8 – 3	Temperatura alta		Resolverá Table1
		Después de ser colocada en una cámara con 80±2 el ℃, por 100 horas y entonces siendo colocado en la temperatura ambiente para 1 hora, filtro será
		medido.
8 – 4	Baja temperatura	Después de ser colocada en una cámara con -20±2 ℃, por 100 horas y entonces siendo colocado adentro	Resolverá el cuadro 1

		la temperatura ambiente para 1 hora, filtro será medido.
8 – 5	Choque del calor		Resolverá el cuadro 1




		Después de ser guardada en la temperatura ambiente, el filtro será colocado en la temperatura – del ℃ 55, para
		30 minutos, después ser colocado en la temperatura. 85
		℃, por 30 minutos. Eso volvió después – a 55
		℃ otra vez. Repetido sobre el ciclo por 5 veces.
		Después de ser mantenido a la temperatura ambiente. para 1 hora,
		el filtro será medido
