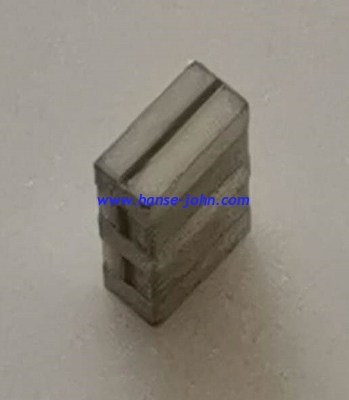

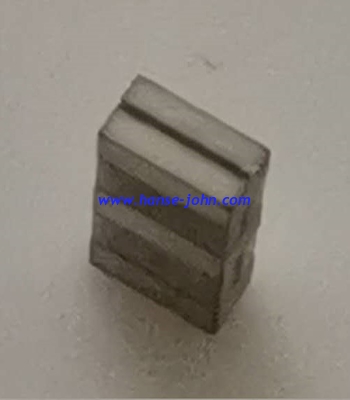

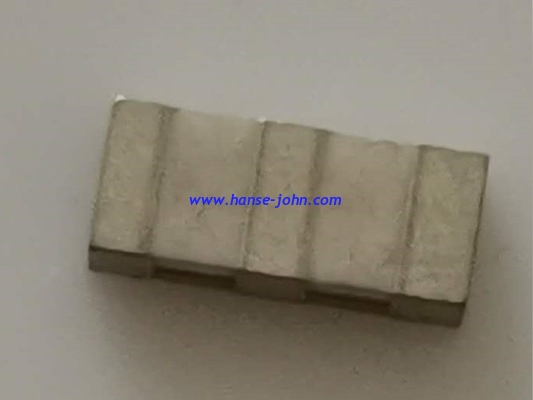

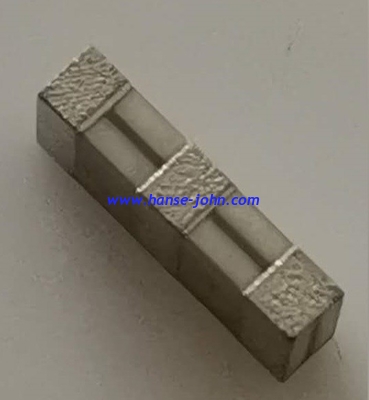

10.00Mhz resonador de cerámica del resonador ZTTCE10.00MG

10.00Mhz resonator ZTTCE10.00MG ceramic resonator

Datos del producto:

Lugar de origen:	Wuxi
Nombre de la marca:	HM
Certificación:	Rohs，ISO
Número de modelo:	resonador de cerámica 10.00Mhz ZTTCE10.00MG50HD0-R0

Pago y Envío Términos:

Cantidad de orden mínima:	1000
Precio:	$0.5
Detalles de empaquetado:	CARRETE
Tiempo de entrega:	día 35
Condiciones de pago:	PayPal, Western Union, MoneyGram
Capacidad de la fuente:	1000000pcs POR AÑO

Contactar ahora

Descripción detallada del producto

Frecuencia Fosc (megaciclos) de la oscilación:	10.00Mhz	Exactitud de la frecuencia (%):	±0.5 máximo
Ro resonante de la impedancia (Ω):	40 máximos	Coeficiente de temperatura de máximo de la frecuencia de la oscilación (%).:	±0.3 (deriva de frecuencia de la oscilación, - 25℃~+85℃)
Tarifa del envejecimiento de la frecuencia de la oscilación (10years) (%) máxima:	±0.2 (de valor inicial)	Voltaje que soporta (v):	50 (DC, 1min)
Resistencia de aislamiento Ri, (MΩ) mínimo.:	500 (10V, 1min)	Estabilidad de temperatura (- 20℃~ +80℃):	el ±0.5% máximo (- 25℃ ~ +80℃)
Voltaje de clasificación UR (v):	15V p-p	Temperatura de funcionamiento:	-25℃ ~ +85℃
Temperatura de almacenamiento:	-55℃ ~ +85℃	Resistencia de aislamiento (DC 25V 1 minuto):	Minuto 100MΩ
Impedancia de la entrada-salida:	Ω 330

10.00Mhz resonador de cerámica del resonador ZTTCE10.00MG

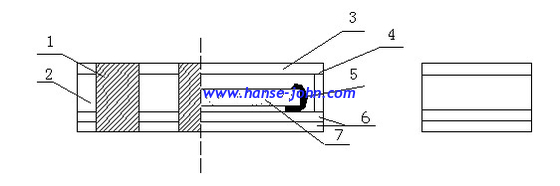

NO.	Componentes	Materiales
1	Electrodos externos	Electrodos superiores y de tierra Ag+Ni (bajo galjanoplastia) +Sn (sobre la galjanoplastia) Electrodos laterales Ni+Cu+Ag (bajo galjanoplastia) +Sn (sobre la galjanoplastia)
2	Caja de cerámica	Caja del aislamiento
3	Cubierta	Material dieléctrico
4	Pegamento	Resina de epoxy
5	Pegamento conductor	Resina de Ag+Epoxy
6	Base	Material dieléctrico
7	Elemento de cerámica	Cerámica piezoeléctrica (PZT)

ESPECIFICACIONES 4.ELECTRICAL

4,1 GRADO

Artículos	Requisito
Voltaje que soporta (v)	50 (DC, 1min)
Resistencia de aislamiento Ri, (MΩ) mínimo.	500 (10V, 1min)
Temperatura de funcionamiento	-25℃~+85℃
Temperatura de almacenamiento	-55℃~+85℃
Voltaje de clasificación UR (V)	6V DC
Voltaje de clasificación UR (V)	15V p-p

4,2 ESPECIFICACIONES ELÉCTRICAS

Artículos	Requisito
Frecuencia Fosc (megaciclos) de la oscilación	10,000
Exactitud de la frecuencia (%)	±0.5
Máximo resonante del Ro de la impedancia (Ω).	40
Coeficiente de temperatura de oscilación Máximo de la frecuencia (%).	±0.3 (Deriva de frecuencia de la oscilación, - 25℃~+85℃)
Frecuencia de la oscilación Tarifa de envejecimiento (10years) (%) máxima	±0.2 (de valor inicial)

los *Components serán dejados en una cámara de +85±2℃ por 1000 horas, después midieron después de irse en condiciones naturales para 1 hora.

5.TEST

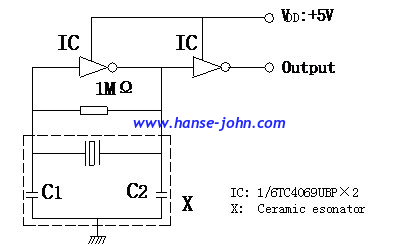

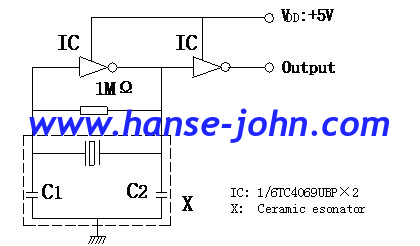

5,1 condiciones de prueba

Las piezas serán probadas bajo condición (temporero.: 20±15℃, humedad: el 65±20%

Derecha) a menos que la condición estándar (temporero.: 25±3℃, humedad: Derecha del 65±10%)

se regula para medir.

No	Artículo	Condición de la prueba		Funcionamiento Requisitos
6,1	Humedad	Guarde el resonador en 40℃±2℃ y el derecho 90%-95% para 96h. Entonces lance el resonador en la condición del sitio para 1h antes de la medida.		Satisfará las especificaciones en el cuadro 1.
6,2	Alto Temperatura Exposición	Sujete el resonador a 85±2℃ para 96h, después el lanzamiento el resonador en las condiciones del sitio para 1h antes de la medida.		Satisfará las especificaciones en el cuadro 1.
6,3	Punto bajo Exposición de la temperatura	Sujete el resonador a -55±2℃ para 96h, después el lanzamiento el resonador en las condiciones del sitio para 1h antes de la medida.		Satisfará las especificaciones en el cuadro 1.
6,4	Temperatura Ciclo	Después de que el ciclo de la temperatura de la tabla del soplo fuera realizado 5 veces, el resonador será medido después de ser colocada en las condiciones naturales para 1h.		Satisfará las especificaciones en el cuadro 1.
		Temperatura	Tiempo
		– 25±3℃	minuto 30±3
		85±3℃	minuto 30±3
6,5	Vibración	Sujete el resonador a la vibración para 2h cada en x, y y el eje de z con la amplitud de 1.5m m, la frecuencia será variado uniformemente entre los límites de 10 Hz-55Hz.		Satisfará las especificaciones en el cuadro 1.
6,6	Mecánico Choque	Caiga el resonador aleatoriamente sobre un piso de madera de la altura del 100cm 3 veces.		Satisfará las especificaciones en el cuadro 1.
6,7	Prueba que suelda	Pasó a través del horno del flujo bajo condición siguiente y se fue en la temperatura ambiente para 1h antes de la medida.		Satisfará las especificaciones en el cuadro 1.
