1.SCOPE
Esta especificación cubrirá las características del resonador de cerámica con el tipo ZTTCP4.00MG50HC0-R1.
2. NÚMERO DE PARTE.
| NÚMERO DE PARTE |
NÚMERO DE PARTE ANTERIOR |
| ZTTCP4.00MG50HC0-R1 |
|
| NÚMERO DE PARTE DEL CLIENTE |
ESPECIFICACIÓN NO |
| |
|
DIMENSIONES 3.OUTLINE Y MARCA
3,1 aspecto: Ningún daño y suciedad visibles.
3,2 construcción: Empaquetado de cerámica de SMD.
3,3 los productos se ajustan al directorio de RoHS y a la ley nacional de la protección del medio ambiente.

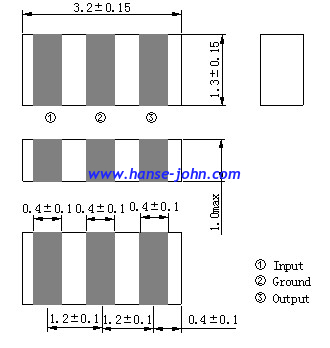

3,4 dimensiones y marca
ESPECIFICACIONES 4.ELECTRICAL
4,1 GRADO
| Artículos |
Requisito |
| Voltaje que soporta (v) |
100 (DC, 5s máximo) |
| Resistencia de aislamiento Ri, (MΩ) mínimo. |
500 (10V, 1min) |
| Temperatura de funcionamiento |
-25℃~+85℃ |
| Temperatura de almacenamiento |
-55℃~+85℃ |
| Voltaje de clasificación UR (V) |
6V DC |
| CA de 15V p-p |
4,2 ESPECIFICACIONES ELÉCTRICAS
| Artículos |
Requisito |
| Frecuencia Fosc (megaciclos) de la oscilación |
4,000 |
| Exactitud de la frecuencia (%) |
±0.5 |
| Máximo resonante del Ro de la impedancia (Ω). |
30 |
Coeficiente de temperatura de oscilación
Máximo de la frecuencia (%).
|
±0.3 (deriva de frecuencia de la oscilación, - 25℃~+85℃) |
|
Frecuencia de la oscilación
Tarifa de envejecimiento (%) máxima *1
|
±0.1 (de valor inicial) |
* los componentes serán dejados en una cámara de +85±2℃ por 1000 horas, después midieron después de irse en condiciones naturales por 1 hora.
5.TEST
5,1 condiciones de prueba
Las piezas serán probadas bajo condición (temporero.: 20±15℃, humedad: el 65±20%
Derecha) a menos que la condición estándar (temporero.: 25±3℃, humedad: Derecha del 65±10%)
se regula para medir.

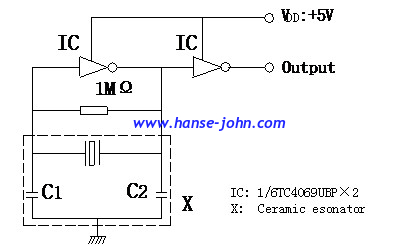

5,2 circuito de la prueba
6 CARACTERÍSTICAS FÍSICAS Y AMBIENTALES
| No |
Artículo |
Condición de la prueba |
Funcionamiento
Requisitos
|
| 6,1 |
Humedad |
Guarde el resonador en 60℃±2℃ y el derecho 90%-95% para 96h. Entonces lance el resonador en la condición del sitio para 1h antes de la medida. |
Satisfará las especificaciones en el cuadro 1. |
| 6,2 |
Alto
Temperatura
Exposición
|
Sujete el resonador a 85℃±2℃ para 96h, después el lanzamiento el resonador en las condiciones del sitio para 1h antes de la medida. |
Satisfará las especificaciones en el cuadro 1. |
| 6,3 |
Punto bajo
Exposición de la temperatura
|
Sujete el resonador a -40℃±2℃ para 96h, después el lanzamiento el resonador en las condiciones del sitio para 1h antes de la medida. |
Satisfará las especificaciones en el cuadro 1. |
| 6,4 |
Temperatura
Ciclo
|
Después de que el ciclo de la temperatura de la tabla del soplo fuera realizado 5 veces, el resonador será medido después de ser colocada en las condiciones naturales para 1h. |
Satisfará las especificaciones en el cuadro 1. |
| Temperatura |
Tiempo |
| – 25±3℃ |
minuto 30±3 |
| 85±3℃ |
minuto 30±3 |
| 6,5 |
Vibración |
Sujete el resonador a la vibración para 2h cada en x, y y el eje de z con la amplitud de 1.5m m, la frecuencia será variado uniformemente entre los límites de 10 Hz-55Hz. |
Satisfará las especificaciones en el cuadro 1. |
| 6,6 |
Mecánico
Choque
|
Caiga el resonador aleatoriamente sobre un piso de madera de la altura del 100cm 3 veces. |
Satisfará las especificaciones en el cuadro 1. |
|
6,7
|
Prueba que suelda |
Los componentes serán medidos después de aplicar
dos veces de soldar de flujo con el siguiente
perfil de temperatura y el irse en natural
condición para 1 hora.
|
Satisfará las especificaciones en el cuadro 1. |
6 COMPROBACIONES Y ENVIRONMENAL CHARACTERISICS
| No |
Artículo |
Condición de la prueba |
Funcionamiento
Requisitos
|
| 6,8 |
Soldadura
Capacidad
|
Sumergido en el baño de la soldadura 245℃±5℃ para 3s±0.5 s con el flujo de la resina (solución del etanol del 25wt%.) |
Los terminales serán por lo menos los 95% cubiertos por la soldadura. |
| 6,9 |
Doblez del tablero |
Monte un tablero vidrio-de epoxy (Width=40mm, thickness=1.6mm), después dóblelo hasta la dislocación de 1m m y guardarla para 5s. (Véase la figura siguiente)
|
El daño mecánico tal como roturas no ocurrirá. |
Cuadro 1
| Artículo |
Especificación después de la prueba |
|
Cambio de la frecuencia de la oscilación
△Fosc/Fosc (%) máximo
|
±0.2 |
| Máximo resonante del Ro de la impedancia (Ω). |
35 |
| Los límites en la tabla antedicha se refieren a las medidas iniciales. |
CONDICIONES ESTÁNDAR RECOMENDADAS 7 DEL MODELO DE TIERRA Y EL SOLDAR DE FLUJO
modelo de tierra 7.1Recommended
condiciones estándar el soldar de flujo 7.2Recommended
8.PACKAGE
Para proteger los productos en almacenamiento y el transporte, es necesario embalarlos (paquete externo e interno).
8,1 en el paquete de papel, se piden los requisitos siguientes.
8.1.1 dimensiones y marca
| NO. |
Nombre |
Cantidad |
| ① |
Paquete |
1 |
| ② |
Caja interna |
10 |
| ③ |
Correa |
2,9 m |
| ④ |
Cinta adhesiva |
1,2 m |
| ⑤ |
Etiqueta |
1 |
| ⑥ |
Certificado de aprobación |
1 |
| ⑦ |
Nombre de compañía, dirección etc. |
|

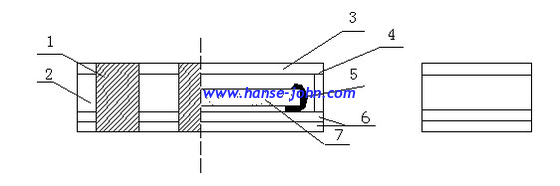

8.1.2 sección del paquete
El paquete se hace del papel acanalado con el grueso de los 0.8cm. El paquete tiene 10 cajas internas, cada caja tiene 1 carrete (cada carrete para la bolsa de plástico)
8.1.3 cantidades de paquete
Por carrete plástico 4000 pedazos de parte de cerámica piezoeléctrica
Por carrete interno de la caja 1
Por las cajas internas del paquete 10
(40000 pedazos de parte de cerámica piezoeléctrica)
8.1.4 dimensiones internas de la caja
| NO. |
Nombre |
Cantidad |
| ① |
Caja interna |
1 |
| ② |
Etiqueta del control de calidad |
1 |
| ③ |
Etiqueta |
1 |
8,2 en paquete del carrete, se piden los requisitos siguientes.
8.2.1 dimensiones del carrete
| φA |
φB |
W |
T |
Pedazos por carrete |
Tamaño de la cinta del portador |
| 330±3 |
80min |
16.4min |
22.4max |
4000type. |
16 |
8.2.3 mapa de bosquejo del método que embala
condición 8.2.4Test de la fuerza de peladura
Código mensual de 9.EIAJ
| 2011/2013/2015/2017 |
2010/2012/2014/2016 |
| MES |
CÓDIGO |
MES |
CÓDIGO |
| ENERO |
|
ENERO |
N |
| FEBRERO |
B |
FEBRERO |
P |
| MARCHA |
C |
MARCHA |
Q |
| ABRIL |
D |
ABRIL |
R |
| MAYO |
E |
MAYO |
S |
| JUNIO |
F |
JUNIO |
T |
| JULIO |
G |
JULIO |
U |
| AGOSTO |
H |
AGOSTO |
V |
| SEPT |
J |
SEPT |
W |
| OCT |
K |
OCT |
X |
| NOV |
L |
NOV |
Y |
| DEC |
M |
DEC |
Z |
10.OTHER
10,1 precaución
10.1.1 no aplique exceso de la tensión mecánica al componente y a los terminales en soldar. No utilice este producto con la curva.
10.1.2 no limpie o lavar el componente para él no es sellado herméticamente.
10.1.3 no utilice el flujo fuerte de la acidez, contenido del cloro más de 0.2wt%, en soldar del flujo.
10.1.4 no esté cercano encender.
10.1.5 esta especificación menciona la calidad del componente como sola unidad. Asegure por favor que el componente está evaluado a fondo en su circuito del uso
10.1.6 expira la fecha (vida útil) de los productos es 12 meses después de la entrega bajo condiciones de un paquete sellado y cerrado. Utilice por favor los productos en el plazo de 12 meses después de la entrega. Si usted almacena los productos durante mucho tiempo (más de 12 meses), uso cuidadosamente porque los productos se pueden degradar en el solderability u oxidado. Confirme por favor el solderability y las características para los productos regularmente.
10,2 aviso
10.2.1 por favor el de vuelta de esta especificación después de su firma de la aceptación.
10.2.2 cuando algo consigue dudoso con este especificaciones, trabajaremos en común para conseguir un acuerdo.
