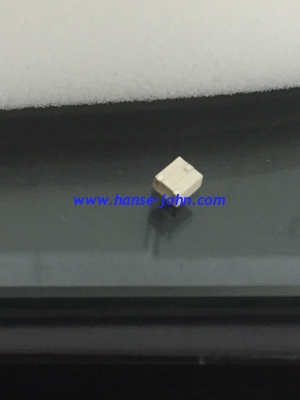

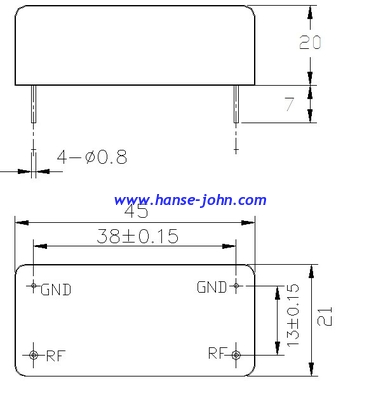

La especificación cubrirá las características del filtro de cerámica con 455KHz.
1. ESPECIFICACIONES ELECTRÓNICAS
A. FRECUENCIA de CENTRO (F.) : 455KHz±1.0KHz.Max.
B. ANCHO DE BANDA EN 3dB : ±7.5 KHzMin (a 450KHz)
C. ANCHO DE BANDA EN 40dB : ±15.0KHzMin (a 450KHz)
ATENUACIÓN DE D. STOP BAND : 55dBMin (EN f0 el ± 18 al ± 33KHz)
ATENUACIÓN DE E. STOP BAND : 50dBMin. (EN f.±100KHz)
F: ATENUACIÓN DE LA BANDA DE LA PARADA : 20dBMin (EN f0 ±0.1 a ±1 megaciclo)
G: ONDULACIÓN : 3.0dBMax. (EN f.±12.5KHz)
H: PÉRDIDA DE INSERCIÓN : 4.0dBMax. (EN LA PÉRDIDA MÁS PEQUEÑA)
Yo: COEFICIENTE DE TEMPRATURE
DE FRENQUENCY DE CENTRO : MÁXIMO DE ±50 PPM/℃ (- ℃ 20 A +80)
J: IMPEDANCIA DE LA ENTRADA-SALIDA : 1.5KΩ
NOTA:
A) LA FRECUENCIA CENTRAL SERÁ DESAFIADA COMO LA CENTRAL
VALOR de la BANDA CON EN 6dB
B) EL COEFICIENTE DE TEMPRATURE DE FRECUENCIA CENTRAL LO VA A HACER
DEFÍNASE COMO LA MEDIA DEL FREQUECY CENTRAL.
|
Artículo
|
Especificación
|
| Frecuencia central |
455±1.0 kilociclo máximo |
| ancho de banda (6dB) (6dB) |
Minuto de ±10.0 kilociclo |
| selectividad (50dB) (50dB) |
±20.0KHz máximo |
| atenuación de la banda de la parada (fo±100KHz) |
minuto 45dB |
| Ondulación |
2.0dB máximo |
| Pérdida de inserción |
5.0dB máximo |
